移动、旋转和缩放边

可以使用夹点、小控件和命令移动、旋转和缩放三维实体和曲面上的边。

可以使用MOVE、ROTATE和SCALE修改三维实体和曲面上的边，方法与修改任何其他对象类似。按住 Ctrl 键可以选择边。

如果用户移动、旋转或缩放了三维实体图元上的边，则会删除实体图元的历史记录。实体不再是真实图元，无法使用夹点和特性选项板进行操作。

可以选择面域上的边，但不显示夹点。也可以移动、旋转和缩放这些边。

边修改选项

拖动边时，按 Ctrl 键以在修改选项之间循环。

• 延伸相邻面。如果在未按 Ctrl 键的情况下移动、旋转或缩放边，边的共享长度及其顶点将保持不变。但是，相邻面所在的平面可能会发生变化。
• 移动边。移动、旋转或缩放边时，如果在拖动时按下并松开 Ctrl 键一次，将会修改边而其顶点保持不变。 相邻面所在的曲面保持不变，但修改的边的长度可能会发生变化。
• 允许三角化。如果移动、旋转或缩放边，并在拖动过程中按下并释放 Ctrl 键两次，将会修改边及其顶点。（此行为是相同的，如同尚未按 Ctrl 键一样。）但是，如果相邻面不再为平面，会将其三角化（分为两个或两个以上三角形平面）。

如果按下并释放 Ctrl 键三次，则修改将返回第一个选项（如同尚未按 Ctrl 键一样）。

删除边

也可以使用以下方法之一删除完全分为两个共面的面的边：

• 选择该边并按 Delete 键。
• 选择该边并输入 ERASE 命令。

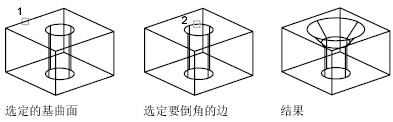

为三维实体添加圆角和倒角

使用 FILLETEDGE 和 CHAMFEREDGE 圆形、圆角或倒角三维实体的边。

使用圆角和倒角夹点可修改圆角半径或倒角距离。默认圆角半径由 FILLETRAD3D 系统变量设定。

为边着色

通过选择边，然后在特性选项板中更改“颜色”特性，可以修改三维对象上边的颜色。

复制边

可以复制三维实体对象的各个边。边被复制为直线、圆弧、圆、椭圆或样条曲线。

如果指定两个点，第一个点将用作基点，并相对于基点放置一个副本。如果指定单个点，然后按 Enter 键，则原始选择点将用作基点。下一个点将用作位移点。
