CHAMFER

快速参考

请参见

给对象加倒角。

访问方法

按钮

功能区:“常用”选项卡

“修改”面板

“倒角和圆角”下拉式按钮

“倒角”当前工作空间的功能区上未提供。

菜单:“修改”

“倒角”当前工作空间的菜单中未提供

工具栏:修改

概要

将按用户选择对象的次序应用指定的距离和角度。

可以倒角直线、多段线、射线和构造线。

还可以倒角三维实体和曲面。如果选择网格进行倒角，则可以先将其转换为实体或曲面，然后再完成此操作。

提示列表

将显示以下提示：

（“修剪”模式）当前倒角距离 1 = 当前，距离 2 = 当前

选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: 使用对象选择方式或输入选项

第一条直线

指定定义二维倒角所需的两条边中的第一条边或要倒角的三维实体的边。

如果选择直线或多段线，它们的长度将调整以适应倒角线。选择对象时，可以按住 Shift 键，以使用值 0 替代当前倒角距离。

如果选定对象是二维多段线的直线段，它们必须相邻或只能用一条线段分开。如果它们被另一条多段线分开，执行 CHAMFER 将删除分开它们的线段并代之以倒角。

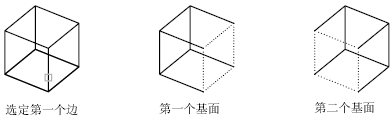

如果选定的是三维实体的一条边，那么必须指定与此边相邻的两个表面中的一个为基准表面。

输入曲面选择选项: 输入 o 或按 Enter 键将选定的曲面设定为基面。输入 n 将选择与选定边相邻的两个表面之一。

选择了基面和倒角距离之后，请选择需倒角的基面的边。可以一次选择一条边，也可一次选择所有边。
边: 选择一条边进行倒角。
环: 切换到“边环”模式。
边环: 选择基面上的所有边。
