开始绘图前，必须基于要绘制的图形确定一个图形单位代表的实际大小。通过缩放可以在测量单位制之间转换图形。
创建的所有对象都是根据图形单位进行测量的。开始绘图前，必须基于要绘制的图形确定一个图形单位代表的实际大小。然后据此约定创建实际大小的图形。

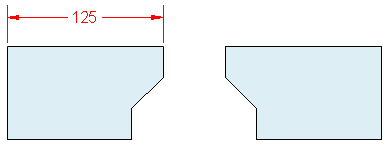

例如，插图中的对象可能表示两栋长度各为 125 英尺的建筑，或者以毫米为测量单位的机械零件截面。
转换图形单位
如果按某一测量单位制（英制或公制）创建图形，然后希望转换到另一系统，则需要使用 SCALE 按适当的转换系数缩放模型几何体，以获得准确的距离和标注。
例如，要将创建的图形的单位从英寸转换为厘米，可以按 2.54 的因子缩放模型几何体。要将图形单位从厘米转换为英寸，则比例因子为 1/2.54 或大约 0.3937。
将图形单位从英寸转换为厘米的步骤
- 在“选择对象”提示下，输入 all。
图形中所有对象都会被选定进行缩放。
- 输入基点 *0,0。
缩放将相对于世界坐标系原点进行，图形原点的位置将保留在 WCS 原点上。
- 输入比例因子 2.54（每英寸 2.54 厘米）。
根据折合成以厘米为单位的对应距离，图形中的所有对象现在是原来的 2.54 倍。
将图形单位从厘米转换为英寸的步骤
- 在“选择对象”提示下，输入 all。
图形中所有对象都会被选定进行缩放。
- 输入基点 *0,0。
缩放将相对于世界坐标系原点进行，图形原点的位置将保留在 WCS 原点上。
- 输入比例因子 0.3937（每英寸 2.54 厘米的反比）。
根据折合成以英寸为单位的对应距离，图形中的所有对象现在变小了。
