可以通过对齐两个布局视口中的视图来排列图形中的元素。
对于角度、水平和垂直对齐，可以移动每个与所显示的模型空间几何图形定义的距离相关的布局视口。
要精确调整布局上的视图，可以创建构造几何图形、对布局视口中显示的模型空间对象使用对象捕捉或使用状态栏上的某个绘图帮助。
使用构造线在视口之间对齐对象的步骤
使用 MVSETUP 命令在视口之间对齐对象的步骤
- 在命令提示下，输入 mvsetup。
- 输入 a（对齐）。

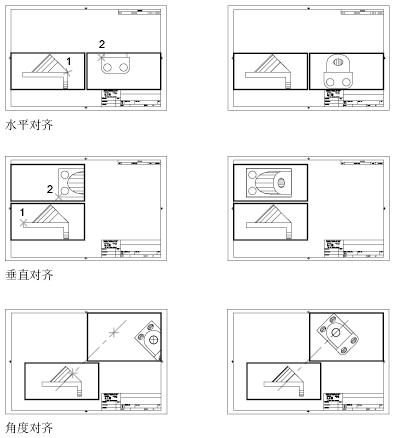

- 选择以下对齐方式之一：
- 水平。使一个视口中的点与另一个视口中的基点水平对齐。
- 垂直。使一个视口中的点与另一个视口中的基点垂直对齐。
- 角度。使一个视口中的点按指定的距离和角度与另一个视口中的基点对齐。
- 确保视图中固定的视口为当前视口。然后指定基点。
- 选择要重新对齐视图的视口。然后在该视图中指定对齐点。
- 对于按角度对齐方式，指定从基点到第二个视口中对齐点的距离和位移角。
