访问方法

 功能区:“视图”选项卡 “坐标”面板 “UCS 图标特性”

 菜单:“视图”“显示”“UCS 图标”“特性”当前工作空间的菜单中未提供。

概要

UCS 图标指示当前 UCS 的位置和方向。您可以使用夹点操纵 UCS 图标。此行为由 UCSSELECTMODE 系统变量控制。

图纸空间和模型空间中显示的坐标系图标互不相同。在模型空间中，可以在二维和三维图标显示样式之间选择（请参见 特性 选项）：

• 二维。如果 UCS 与世界坐标系 (WCS) 相同，则图标的 Y 部分会显示字母 W。如果旋转 UCS 使 Z 轴位于与观察平面平行的平面上（也就是说，如果 XY 平面对观察者而言显示为一条边），那么二维 UCS 图标将变成断笔图标。
• 三维。如果当前 UCS 与 WCS 相同，并且您正俯视 UCS（正 Z 方向），则在原点处的 XY 平面上显示一个方框。仰视 UCS 时方框消失。俯视 XY 平面时，Z 轴是实线；仰视 XY 平面时，则为虚线。

提示列表

将显示以下提示：

输入选项 [开(ON)/关(OFF)/全部(A)/非原点(N)/原点(OR)/可选(P)] <特性当前>: 输入选项或按 Enter 键

打开

显示 UCS 图标。

关闭

关闭 UCS 图标的显示。

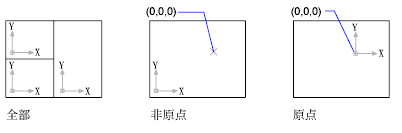

全部

将对图标的修改应用到所有活动视口。否则，UCSICON 命令只影响当前视口。

非原点

不管 UCS 原点在何处，在视口的左下角显示图标。

原点

在当前 UCS 的原点 (0,0,0) 处显示该图标。如果原点超出视图，它将显示在视口的左下角。

可选

控制 UCS 图标是否可选并且可以通过夹点操作。

特性

显示“UCS 图标”对话框，从中可以控制 UCS 图标的样式、可见性和位置。
