偏移多段线和样条曲线的特例

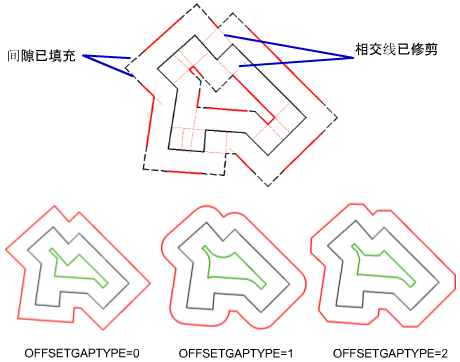

二维多段线是作为单个线段的偏移，从而在线段之间产生交点或间隙。要完成偏移，应修剪相交线和填充间隙。

样条曲线在偏移距离大于可调整的距离时将自动进行修剪。

在实体和曲面上偏移面的边

OFFSETEDGE 命令在三维实体或曲面上从平整面的边创建闭合多段线或样条曲线。当一个或多个边段不能表示为直线、圆弧或圆时，将生成样条曲线。例如

• 在左图中，实体顶部曲面的边被偏移，从而产生闭合的黄色多段线，如图所示。
• 在中间插图中，多段线被拉伸。
• 在右侧插图中，多段线被拉伸，然后被减去。

使用“角点”选项，可以为多段线指定尖角或圆角。外部和内部角点创建不同的圆角，具体取决于角点是凹面还是凸面 — 圆弧的半径保持指定的偏移距离。
