角度标注测量两条直线或三个点之间的角度。
要测量圆的两条半径之间的角度，可以选择此圆，然后指定角度端点。对于其他对象，需要选择对象然后指定标注位置。还可以通过指定角度顶点和端点标注角度。创建标注时，可以在指定尺寸线位置之前修改文字内容和对齐方式。
注意可以相对于现有角度标注创建基线和连续角度标注。基线和连续角度标注小于或等于 180 度。要获得大于 180 度的基线和连续角度标注，请使用夹点编辑拉伸现有基线或连续标注的尺寸界线的位置。
尺寸线

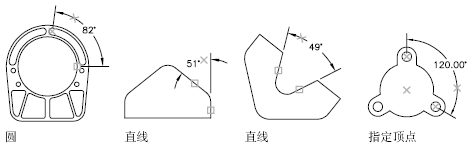

如果使用两条非平行直线指定角，尺寸线圆弧跨过两条直线间的角度。如果尺寸线圆弧不与一条或两条标注的直线相交，程序将绘制一条或两条尺寸界线与尺寸线圆弧相交。圆弧总是小于 180 度。
标注圆和圆弧
如果使用圆弧、圆或三点指定一个角度，程序将在尺寸界线之间绘制尺寸线圆弧。从角的端点到尺寸线圆弧的交点绘制尺寸界线。
为尺寸线圆弧指定的位置决定了标注角度的象限。
象限点的标注
角度标注可以测量指定的象限点，该象限点是在直线或圆弧的端点、圆心或两个顶点之间对角度进行标注时形成的。创建角度标注时，可以测量四个可能的角度。通过指定象限点，使用户可以确保已标注正确的角度。指定象限点后，放置角度标注时，用户可以将标注文字放置在标注的尺寸界线之外。尺寸线将自动延长。
创建角度标注的步骤
-
- 使用以下方法之一：
- 要标注圆，请在角的第一端点选择圆，然后指定角的第二端点。
- 要标注其他对象，请选择第一条直线，然后选择第二条直线。
- 根据需要输入选项：
- 要编辑标注文字内容，请输入 t（文字）或 m（多行文字）。在尖括号内编辑或覆盖尖括号 (<>) 将更改或删除计算的标注值。通过在括号前后添加文字可以在标注值前后附加文字。
- 要编辑标注文字角度，请输入 a（角度）。
- 要将标注限制到象限点，请输入 q（象限点），并指定要测量的象限点。
- 指定尺寸线圆弧的位置。
命令
系统变量
