访问方法

 功能区:“注释”选项卡 “标注”面板 “弧长”当前工作空间的功能区上未提供

 菜单:“标注”“弧长”当前工作空间的菜单中未提供

 工具栏:标注

提示列表

将显示以下提示：

选择圆弧或多段线圆弧: 使用对象选择方法

指定弧长标注位置或 [多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L)]: 指定点或输入选项

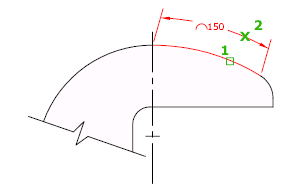

弧长标注用于测量圆弧或多段线圆弧上的距离。弧长标注的尺寸界线可以正交或径向。在标注文字的上方或前面将显示圆弧符号。

弧长标注位置

指定尺寸线的位置并确定尺寸界线的方向。

多行文字

显示在位文字编辑器，可用它来编辑标注文字。用控制代码和 Unicode 字符串来输入特殊字符或符号。请参见控制码和特殊字符。

如果标注样式中未打开换算单位，可以通过输入方括号 ([ ]) 来显示它们。有关详细信息，请参见选择和修改对象。

当前标注样式决定生成的测量值的外观。

文字

在命令提示下，自定义标注文字。生成的标注测量值显示在尖括号中。

要包括生成的测量值，请用尖括号 (< >) 表示生成的测量值。如果标注样式中未打开换算单位，可以通过输入方括号 ([ ]) 来显示换算单位。

标注文字特性在“新建标注样式”、“修改标注样式”和“替代标注样式”对话框的“文字”选项卡上进行设定。

角度

修改标注文字的角度。

部分

缩短弧长标注的长度。

引线

添加引线对象。仅当圆弧（或圆弧段）大于 90 度时才会显示此选项。引线是按径向绘制的，指向所标注圆弧的圆心。

无引线

创建引线之前取消“引线”选项。

要删除引线，请删除弧长标注，然后重新创建不带引线选项的弧长标注。
