访问方法

 功能区:“常用”选项卡 “实体编辑”面板 “干涉”当前工作空间的功能区上未提供

 菜单:“修改”“三维操作”“干涉检查”当前工作空间的菜单中未提供

概要

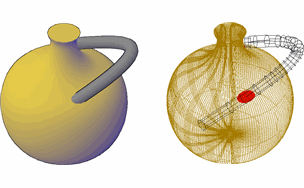

干涉通过表示相交部分的临时三维实体亮显。也可以选择保留重叠部分。

如果定义了单个选择集，INTERFERE 将对比检查集合中的全部实体。如果定义了两个选择集，INTERFERE 将对比检查第一个选择集中的实体与第二个选择集中的实体。如果在两个选择集中都包括了同一个三维实体，INTERFERE 将此三维实体视为第一个选择集中的一部分，而在第二个选择集中忽略它。

按 Enter 键将开始进行三维实体对的干涉测试，并显示“干涉检查”对话框。

如果在命令提示下输入 -interfere，则将显示选项。

提示列表

将显示以下提示：

第一组对象

指定要检查的一组对象。如果不选择第二组对象，则会在此选择集中的所有对象之间进行检查。

• 第二组对象
• 嵌套选择
• 设置

第二组对象

指定要与第一组对象进行比较的其他对象集。如果同一个对象选择两次，则该对象将作为第一个选择集的一部分进行处理。

• 第二组对象
• 嵌套选择
• 检查第一组对象。仅为第一个选择集启动干涉检查，并显示“干涉检查”对话框。
• 检查。为两组对象均启动干涉检查，并显示“干涉检查”对话框。

嵌套选择

使用户可以访问嵌套在块和外部参照中的单个实体对象。

• 选择嵌套对象。指定要将哪个嵌套对象包括到选择集中。
• 退出。恢复法线对象选择（而非嵌套对象）。

设置

显示“干涉设置”对话框。
