访问方法

 功能区:“曲面”选项卡 “控制点”面板 “控制点编辑栏”当前工作空间的功能区上未提供

概要

有多个夹点可用于在 NURBS 曲面上移动点和更改在样条曲线上的指定点以及在 U、V 和 W 方向上的切线大小和方向。

小控件上的夹点

“三维编辑栏”小控件包括三种夹点：

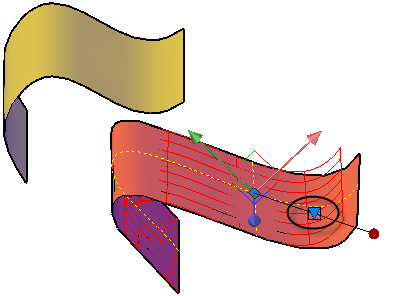

• 三角形夹点。指定用于重塑选定对象的方法。

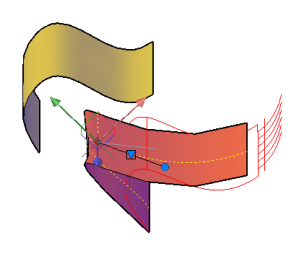

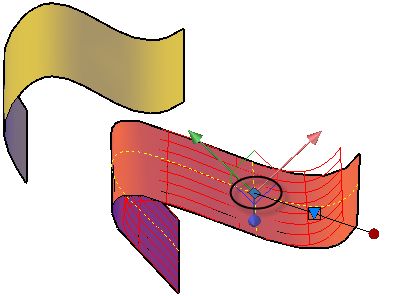

• 方形夹点。通过移动基点或更改基点处的切线方向，重塑选定对象。使用三个轴将移动选项限制为指定的轴。同样，接触正方形夹点的三个方形将移动选项限制为指定的平面。

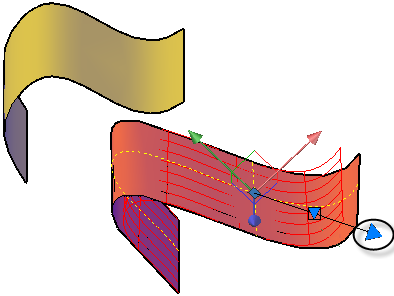

• 切线箭头夹点。更改基点处的切线大小。例如，加长切线箭头夹点可展平切点处的曲面曲率。切线箭头指向一个曲面的 U、V 或 W 轴方向，具体取决于在 “三维编辑栏”快捷菜单 中指定的切线方向。



提示列表

将显示以下提示：

选择要编辑的 NURBS 曲面或曲线

指定要修改的对象。有效对象包括直线、圆弧、圆、椭圆和椭圆弧、多段线、螺旋、样条曲线和 NURBS 曲面。不是曲面的对象可以转换为样条曲线。

选择曲线上的点或选择 NURBS 曲面上的点

在选定曲线或 NURBS 曲面上指定基点。对选定对象的更改相对于该点。

基点

在曲线或 NURBS 曲面上指定新基点。

位移

通过投影输入到选定曲线或曲面的绝对坐标（如果可能），指定新基点。

放弃

取消先前的更改，而无需退出命令。

退出

取消当前操作并返回到上一提示，或者退出命令。
