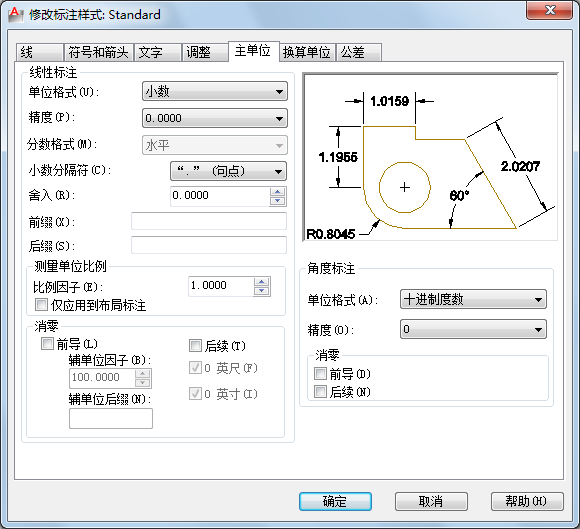

线性标注

设定线性标注的格式和精度。

单位格式

设定除角度之外的所有标注类型的当前单位格式。（DIMLUNIT 系统变量）

堆叠分数中数字的相对大小由 DIMTFAC 系统变量确定（同样，公差数值也由此系统变量确定）。

精度

显示和设定标注文字中的小数位数。（DIMDEC 系统变量）

分数格式

设定分数格式。（DIMFRAC 系统变量）

小数分隔符

设定用于十进制格式的分隔符。（DIMDSEP 系统变量）

舍入

为除“角度”之外的所有标注类型设置标注测量值的舍入规则。如果输入 0.25，则所有标注距离都以 0.25 为单位进行舍入。如果输入 1.0，则所有标注距离都将舍入为最接近的整数。小数点后显示的位数取决于“精度”设置。（DIMRND 系统变量）

前缀

在标注文字中包含前缀。可以输入文字或使用控制代码显示特殊符号。例如，输入控制代码 %%c 显示直径符号。当输入前缀时，将覆盖在直径和半径等标注中使用的任何默认前缀。（DIMPOST 系统变量）

如果指定了公差，前缀将添加到公差和主标注中。

有关详细信息，请参见控制码和特殊字符。

后缀

在标注文字中包含后缀。可以输入文字或使用控制代码显示特殊符号。例如，在标注文字中输入 mm 的结果如图例所示。输入的后缀将替代所有默认后缀。（DIMPOST 系统变量）

如果指定了公差，后缀将添加到公差和主标注中。

有关详细信息，请参见控制码和特殊字符。

测量单位比例

定义线性比例选项。主要应用于传统图形。

比例因子

设置线性标注测量值的比例因子。建议不要更改此值的默认值 1.00。例如，如果输入 2，则 1 英寸直线的尺寸将显示为 2 英寸。该值不应用到角度标注，也不应用到舍入值或者正负公差值。（DIMLFAC 系统变量）

仅应用到布局标注

仅将测量比例因子应用于在布局视口中创建的标注。 除非使用非关联标注，否则，该设置应保持取消复选状态。（DIMLFAC 系统变量）

消零

控制是否禁止输出前导零和后续零以及零英尺和零英寸部分。（DIMZIN 系统变量）

消零设置也会影响由 AutoLISP^® rtos 和 angtos 函数执行的实数到字符串的转换。

前导

不输出所有十进制标注中的前导零。例如，0.5000 变为 .5000。选择前导以启用小于一个单位的标注距离的显示（以辅单位为单位）。

辅单位因子

将辅单位的数量设定为一个单位。它用于在距离小于一个单位时以辅单位为单位计算标注距离。例如，如果后缀为 m 而辅单位后缀为以 cm 显示，则输入 100。

辅单位后缀

在标注值子单位中包含后缀。 可以输入文字或使用控制代码显示特殊符号。例如，输入 cm 可将 .96m 显示为 96cm。

后续

不输出所有十进制标注的后续零。例如，12.5000 变成 12.5，30.0000 变成 30。

0 英尺

如果长度小于一英尺，则消除英尺-英寸标注中的英尺部分。 例如，0'-6 1/2" 变成 6 1/2"。

0 英寸

如果长度为整英尺数，则消除英尺-英寸标注中的英寸部分。例如，1'-0" 变为 1'。

角度标注

显示和设定角度标注的当前角度格式。

单位格式

设定角度单位格式。（DIMAUNIT 系统变量）

精度

设定角度标注的小数位数。（DIMADEC 系统变量）

预览

显示样例标注图像，它可显示对标注样式设置所做更改的效果。
