访问方法

 功能区:“曲面”选项卡 “创建”面板 “网络”当前工作空间的功能区上未提供

 菜单:“绘图”“建模”“曲面”“网络”当前工作空间的菜单中未提供

 工具栏:曲面创建

概要

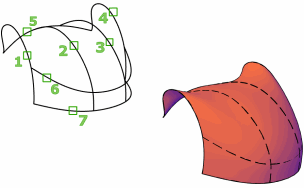

可以在曲线网络之间或在其他三维曲面或实体的边之间创建网络曲面。

如果SURFACEASSOCIATIVITY 系统变量设定为 1，曲面将依赖于它创建时所用的曲线或边。

提示列表

将显示以下提示：

沿第一个方向选择曲线或曲面边

沿 U 或 V 方向选择开放曲线、开放曲面边或面域边（而不是曲面或面域）的网络。

沿第二个方向选择曲线或曲面边

沿 U 或 V 方向选择开放曲线、开放曲面边或面域边（而不是曲面或面域）的网络。

凸度幅值

设定网络曲面边与其原始曲面相交处该网络曲面边的圆度。有效值介于 0 和 1 之间。默认值为 0.5。仅当放样边属于三维实体或曲面（而不是曲线）时，此选项才显示。
