创建三维网格图元对象，例如长方体、圆锥体、圆柱体、棱锥体、球体、楔体或圆环体。
概要
基本网格形式（称为网格图元）是三维实体图元的等效形式。
可以通过对面进行平滑处理、锐化、优化和拆分来重塑网格对象的形状。还可以拖动边、面和顶点以塑造整体形状。
注意默认情况下，创建的新网格图元平滑度为零。要更改默认平滑度，请在命令提示下输入 mesh。先指定要创建的网格图元的类型，然后指定“设置”选项。
提示列表
将显示以下提示：
选择图元 [长方体(B)/圆锥体(C)/圆柱体(CY)/棱锥体(P)/球体(S)/楔体(W)/圆环体(T)/设置(SE)]

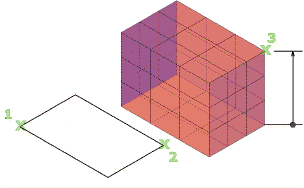

长方体
创建三维网格长方体。
指定侧面的长度。
- 指定第一角点/角点
-
设定网格长方体的第一个角点。
- 指定另一角点。设定网格长方体的对角点。
- 立方体
- 长度
- 中心
-
- 立方体
-
- 长度
-
- 宽度
-
- 高度
-
- 两点（高度）
-
基于两点之间的距离设定高度：
- 第一点。设定两点距离的第一点。
- 第二点。设定两点距离的第二点。

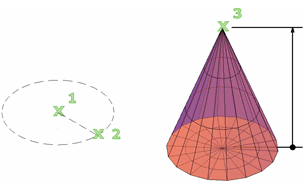

圆锥体
创建一个三维网格，该网格以圆或椭圆为底面，以对称方式形成锥体表面，最后交于一点，或交于一个平面。
指定直径和高度。
- 底面的中心点
-
- 三点 (3P)
-
通过指定三点设定网格圆锥体的位置、大小和平面：
- 第一点。设定网格圆锥体底面周长上的第一点。
- 第二点。设定网格圆锥体底面周长上的第二点。
- 第三点。设定网格圆锥体底面的大小和平面旋转。
- 两点（直径）
-
根据两点定义网格圆锥体的底面直径：
- 直径的第一个端点。设定网格圆锥体底面周长上的第一个位置。
- 直径的第二个端点。通过设置直径的端点确定网格圆锥体底面的基本位置和大小。
- 切点、切点、半径
-
定义具有指定半径，且半径与两个对象相切的网格圆锥体的底面：
- 椭圆
-
指定网格圆锥体的椭圆底面。
- 第一个轴的端点。设定网格圆锥体底面的第一个轴的起点，然后指定另一个轴的端点：
- 第一个轴的其他端点。设定第一个轴端点。
- 第二个轴的端点。设定第二个轴的端点
- 中心。指定创建以底面中心点为起点的椭圆网格圆锥体底面的方法：
- 中心点。设定网格圆锥体底面的中心点。
- 到第一个轴的距离。设定第一个轴的半径。
- 第二个轴的端点。设定第二个轴的端点。
- 底面半径
-
- 直径
-
- 高度
-
- 两点（高度）
-
通过指定两点之间的距离定义网格圆锥体的高度：
- 第一点。设定两点距离的第一点。
- 第二点。设定两点距离的第二点。
- 轴端点
-
设定圆锥体的顶点的位置，或圆锥体平截面顶面的中心位置。轴端点的方向可以为三维空间中的任意位置。
- 顶面半径
-

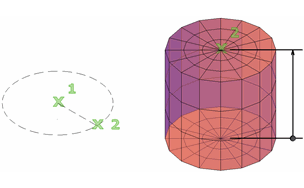

圆柱体
创建三维网格圆柱体。
指定底面的大小和高度。
- 底面的中心点
-
- 三点 (3P)
-
通过指定三点设定网格圆柱体的位置、大小和平面：
- 第一点。设定网格圆柱体底面周长上的第一点。
- 第二点。设定网格圆柱体底面周长上的第二点。
- 第三点。设定网格圆柱体底面的大小和平面旋转。
- 两点（直径）
-
通过指定两点设定网格圆柱体底面的直径：
- 直径的第一个端点。设定网格圆柱体底面直径上的第一点。
- 直径的第二个端点。设定网格圆柱体底面直径上的第二点。
- 两点（高度）
-
通过指定两点之间的距离定义网格圆柱体的高度：
- 第一点。设定两点距离的第一点。
- 第二点。设定两点距离的第二点。
- 切点、切点、半径
-
定义具有指定半径，且半径与两个对象相切的网格圆柱体的底面：如果指定的条件可生成多种结果，则将使用最近的切点。
- 对象的第一个切点。设定对象上的点，用作第一个切点。
- 对象的第二个切点。设定对象上的点，用作第二个切点。
- 圆的半径。设定网格圆柱体底面的半径。
- 底面半径
-
- 直径
-
- 高度
-
- 轴端点
-
设定圆柱体顶面的位置。轴端点的方向可以为三维空间中的任意位置。
- 椭圆
-
指定网格椭圆的椭圆底面。
- 第一个轴的端点。设定网格圆锥体底面第一个轴的起点。
- 第一个轴的其他端点。设定第一个轴端点。
- 第二个轴的端点。设定第二个轴端点。
- 中心。指定创建以底面中心点为起点的椭圆网格圆锥体底面的方法。
- 中心点。设定网格圆锥体底面的中心点。
- 到第一个轴的距离。设定第一个轴的半径。
- 第二个轴的端点。设定第二个轴的端点。

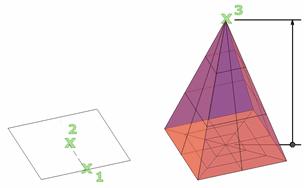

棱锥体
创建三维网格棱锥体。
指定直径和高度。
- 底面的中心点
-
- 边
-
设定网格棱锥体底面一条边的长度，如指定的两点所指明的长度一样：
- 边的第一个端点。设定网格棱锥体边的第一个位置。
- 边的第二个端点。设定网格棱锥体边的第二个位置。
- 侧面
-
设定网格棱锥体的侧面数。输入 3 到 32 之间的正值。
- 底面半径
-
- 内接
-
指定网格棱锥体的底面是内接的，还是绘制在底面半径内。
- 高度
-
- 两点（高度）
-
通过指定两点之间的距离定义网格圆柱体的高度：
- 第一点。设定两点距离的第一点。
- 第二点。设定两点距离的第二点。
- 轴端点
-
设定棱锥体顶点的位置，或棱锥体平截面顶面的中心位置。轴端点的方向可以为三维空间中的任意位置。
- 顶面半径
-
- 外切
-

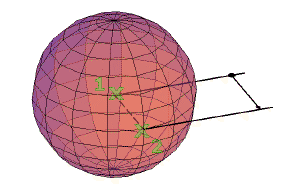

球体
创建三维网格球体。
-
- 中心点
-
设定球体的中心点。
- 半径。基于指定的半径创建网格球体。
- 直径。基于指定的直径创建网格球体。
- 三点 (3P)
-
通过指定三点设定网格球体的位置、大小和平面：
- 第一点。设定网格球体周长上的第一点。
- 第二点。设定网格球体周长上的第二点。
- 第三点。设定网格球体的大小和平面旋转。
- 两点（直径）
-
通过指定两点设定网格球体的直径：
- 直径的第一个端点。设定网格球体直径上的第一点。
- 直径的第二个端点。设定网格球体直径上的对角点。
- 切点、切点、半径
-
使用与两个对象相切的指定半径定义网格球体：
- 对象的第一个切点。设定对象上的点，用作第一个切点。
- 对象的第二个切点。设定对象上的点，用作第二个切点。
- 圆的半径。设定网格球体的半径。
如果指定的条件可生成多种结果，则将使用最近的切点。

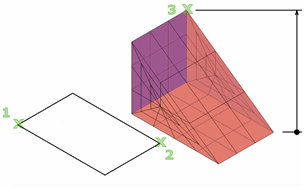

楔体
创建三维网格楔体。
指定基点的长度和宽度以及高度。
- 第一角点
-
设定网格楔体底面的第一个角点。
- 另一角点。设定网格楔体底面的对角点，位于 XY 平面上。
- 立方体
- 长度
- 中心
-
- 立方体
-
- 长度
-
- 宽度
-
- 高度
-
设定网格楔体的高度。输入正值将沿当前 UCS 的 Z 轴正方向绘制高度。输入负值将沿 Z 轴负方向绘制高度。
- 两点（高度）
-
通过指定两点之间的距离定义网格楔体的高度：
- 第一点。设定两点距离的第一点。
- 第二点。设定两点距离的第二点。

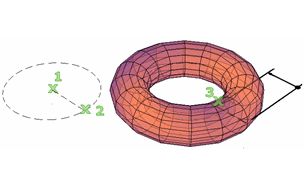

圆环体
创建三维网格图元圆环体。
指定两个值：圆管的大小以及圆环体中心距圆管中心的距离。
- 中心点
-
- 三点 (3P)
-
通过指定三点设定网格圆环体的位置、大小和旋转面：圆管的路径通过指定的点：
- 第一点。设定圆管路径上的第一个点。
- 第二点。设定圆管路径上的第二个点。
- 第三点。设定圆管路径上的第三个点。
- 两点（圆环体直径）
-
通过指定两点设定网格圆环体的直径：直径从圆环体的中心点开始计算，直至圆管的中心点。
- 直径的第一个端点。设定用于指定圆环体直径距离的第一个点。
- 直径的第二个端点。设定用于指定圆环体直径距离的第二个点。
- 切点、切点、半径
-
定义与两个对象相切的网格圆环体半径。指定的切点投影在当前 UCS 上：
- 对象的第一个切点。设定对象上的点，用作第一个切点。
- 对象的第二个切点。设定对象上的点，用作第二个切点。
- 圆的半径。设定网格圆环体的半径。
如果指定的条件可生成多种结果，则将使用最近的切点。
- 半径（圆环体）
-
设定网格圆环体的半径，从圆环体的中心点开始测量，直至圆管的中心点。
- 直径（圆环体）
-
设定网格圆环体的直径，从圆环体的中心点开始测量，直至圆管的中心点。
- 圆管半径
-
- 两点（圆管半径）
-
基于指定的两点之间的距离设定圆管轮廓的半径：
- 第一点。设定两点距离的第一点。
- 第二点。设定两点距离的第二点。
- 圆管直径
-
设置
修改新网格对象的平滑度和镶嵌值。
- 平滑度
-
设定要应用于网格的初始平滑度或圆度。输入 0 以消除平滑度。输入一个最大为 4 的正整数表示增加的平滑度。将为当前绘图任务保留该值。
此平滑度值受 SMOOTHMESHMAXLEV 的值限制。
- 镶嵌
-
