访问方法

 功能区:“常用”选项卡 “截面”面板 “截面平面”当前工作空间的功能区上未提供

 菜单:“绘图”“建模”“截面平面”当前工作空间的菜单中未提供

概要

截面平面对象可创建三维实体、曲面和网格的截面。使用带有截面平面对象的活动截面分析模型，并将截面另存为块，以便在布局中使用。

选项列表

将显示以下选项。

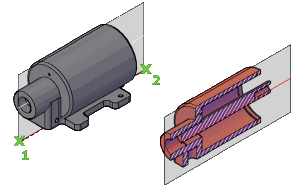

用来定位截面线的面或任意点

指定用于建立截面对象所在平面的面。

此外，可以选择屏幕上位于面外的任意点以创建独立于实体或曲面的截面对象。第一点可建立截面对象旋转所围绕的点。

• 指定通过点。设置用于定义截面对象所在平面的第二个点。

绘制截面

定义具有多个点的截面对象以创建带有折弯的截面线。

该选项将创建处于“截面边界”状态的截面对象，并且活动截面会关闭。

正交

将截面对象与相对于 UCS 的正交方向对齐。

包含所有三维对象的截面对象是通过相对于 UCS（而非当前视图）的指定方向创建的。该选项将创建处于“截面边界”状态的截面对象，并且活动截面会打开。

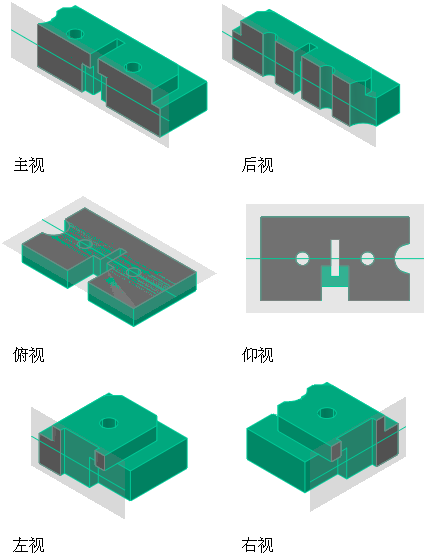

• 将截面对齐至。将截面对象的位置设定为与用户指定的以下 UCS 方向之一对齐。
  • 最前
  • 返回
  • 上
  • 下
  • 左
  • 右
