SNAP

快速参考

请参见

限制光标按指定的间距移动。

访问方法

菜单:“工具”

“草图设置”当前工作空间的菜单中未提供

工具栏:“状态栏”

“捕捉”

命令条目:snap 或 ‘snap 用于透明使用

提示列表

将显示以下提示：

指定捕捉间距或 [开(ON)/关(OFF)/纵横向间距(A)/样式(S)/类型(T)] <当前>: 指定距离、输入选项或按 Enter 键

捕捉间距

用指定的值激活捕捉模式。

打开

使用捕捉栅格的当前设置激活捕捉模式。

关闭

关闭捕捉模式但保留当前设置。

纵横向间距

在 X 和 Y 方向指定不同的间距。

样式

指定“捕捉”栅格的样式为标准或等轴测。

标准

设置与当前 UCS 的 XY 平面平行的矩形捕捉栅格。X 间距与 Y 间距可能不同。

等轴测

设置捕捉位置最初在 30 度和 150 度角处的等轴测捕捉栅格。等轴测捕捉不能有不同的“纵横向间距”值。直线栅格不跟随等轴测捕捉栅格。

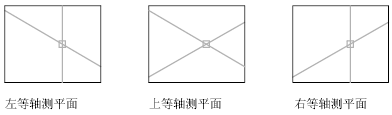

ISOPLANE 确定十字光标是位于上等轴测平面（30 和 150 度角）、左等轴测平面（90 和 150 度角），还是位于右等轴测平面（30 和 90 度角）。

类型

指定捕捉类型：PolarSnap 或矩形捕捉。该设置也由 SNAPTYPE 系统变量控制。
