符号

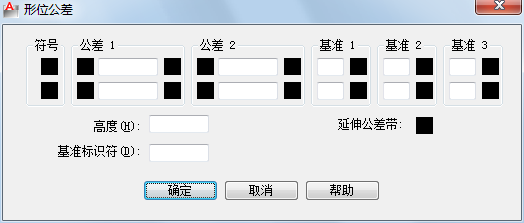

显示从“符号”对话框中选择的几何特征符号。选择一个“符号”框时，显示该对话框。

公差 1

创建特征控制框中的第一个公差值。公差值指明了几何特征相对于精确形状的允许偏差量。可在公差值前插入直径符号，在其后插入包容条件符号。

第一个框

在公差值前面插入直径符号。单击该框插入直径符号。

第二个框

创建公差值。在框中输入值。

第三个框

显示“包容条件”对话框，从中选择修饰符号。这些符号可以作为几何特征和大小可改变的特征公差值的修饰符。

在“形位公差”对话框中，将符号插入到的第一个公差值的“附加符号”框中。

公差 2

在特征控制框中创建第二个公差值。以与第一个相同的方式指定第二个公差值。

基准 1

在特征控制框中创建第一级基准参照。基准参照由值和修饰符号组成。基准是理论上精确的几何参照，用于建立特征的公差带。

第一个框

创建基准参照值。

第二个框

显示“包容条件”对话框，从中选择修饰符号。这些符号可以作为基准参照的修饰符。

在“形位公差”对话框中，将符号插入到的第一级基准参照的“附加符号”框中。

基准 2

在特征控制框中创建第二级基准参照，方式与创建第一级基准参照相同。

基准 3

在特征控制框中创建第三级基准参照，方式与创建第一级基准参照相同。

高度

创建特征控制框中的投影公差零值。投影公差带控制固定垂直部分延伸区的高度变化，并以位置公差控制公差精度。

投影公差带

在延伸公差带值的后面插入延伸公差带符号。

基准标识符

创建由参照字母组成的基准标识符。基准是理论上精确的几何参照，用于建立其他特征的位置和公差带。点、直线、平面、圆柱或者其他几何图形都能作为基准。
