BOX

快速参考

请参见

创建三维实体长方体。

访问方法

按钮

功能区:“常用”选项卡

“建模”面板

“长方体”当前工作空间的功能区上未提供

菜单:“绘图”

“建模”

“长方体”当前工作空间的菜单中未提供

工具栏:建模

提示列表

将显示以下提示：

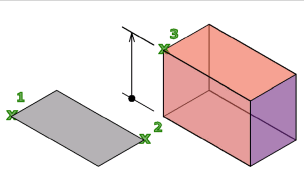

指定第一个角点或 [中心点(C)]: 指定点或输入 c 指定圆心

指定其他角点或 [立方体(C)/长度(L)]: 指定长方体的另一角点或输入选项

如果长方体的另一角点指定的 Z 值与第一个角点的 Z 值不同，将不显示高度提示。

指定高度或 [两点(2P)] <默认值>: 指定高度或为“两点”选项输入 2P

输入正值将沿当前 UCS 的 Z 轴正方向绘制高度。输入负值将沿 Z 轴负方向绘制高度。

始终将长方体的底面绘制为与当前 UCS 的 XY 平面（工作平面）平行。在 Z 轴方向上指定长方体的高度。可以为高度输入正值和负值。

中心点

使用指定的中心点创建长方体。

立方体

创建一个长、宽、高相同的长方体。

长度

按照指定长宽高创建长方体。如果输入值，长度与 X 轴对应，宽度与 Y 轴对应，高度与 Z 轴对应。如果拾取点以指定长度，则还要指定在 XY 平面上的旋转角度。

两点

指定长方体的高度为两个指定点之间的距离。
