访问方法

 功能区:“注释”选项卡 “标注”面板 “文字角度”当前工作空间的功能区上未提供

 菜单:“标注”“对齐文字”“角度”当前工作空间的菜单中未提供

 工具栏:标注

概要

编辑标注文字和更改尺寸界线角度的等效命令为 DIMEDIT。

提示列表

将显示以下提示：

选择标注: 选择标注对象

将提示用户指定标注文字的新位置。

指定标注文字的新位置或 [左(L)/右(R)/中(C)/默认(H)/角度(A)]: 指定点或输入选项

标注文字的位置

拖曳时动态更新标注文字的位置。要确定文字显示在尺寸线的上方、下方还是中间，请使用“新建/修改/替代标注样式”对话框中的“文字”选项卡。

左

沿尺寸线左对正标注文字。

此选项只适用于线性、半径和直径标注。

右

沿尺寸线右对正标注文字。

此选项只适用于线性、半径和直径标注。

中

将标注文字放在尺寸线的中间。

此选项只适用于线性、半径和直径标注。

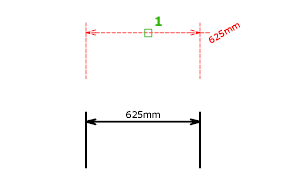

默认

将标注文字移回默认位置。

例如：

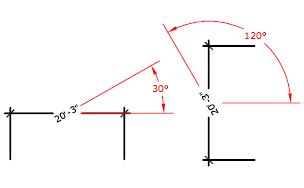

角度

修改标注文字的角度。

文字的圆心并没有改变。如果移动了文字或重生成了标注，由文字角度设置的方向将保持不变。输入零度角将使标注文字以默认方向放置。

文字角度从 UCS 的 X 轴进行测量。
