访问方法

 功能区:“常用”选项卡 “建模”面板 “棱锥体”当前工作空间的功能区上未提供

 菜单:“绘图”“建模”“棱锥体”当前工作空间的菜单中未提供

 工具栏:建模

概要

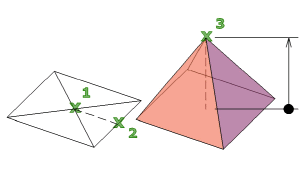

默认情况下，可以通过基点的中心、边的中点和确定高度的另一个点来定义一个棱锥体。

最初，默认底面半径未设定任何值。执行绘图任务时，底面半径的默认值始终是先前输入的任意实体图元的底面半径值。

使用“顶面半径”来创建棱锥体平截面。

提示列表

将显示以下提示：

边

指定棱锥体底面一条边的长度；拾取两点。

指定边的第一个端点: 指定点

指定边的第二个端点: 指定点

侧面

指定棱锥体的侧面数。可以输入 3 到 32 之间的数。

指定侧面数 <默认>: 指定直径或按 Enter 键指定默认值

最初，棱锥体的侧面数设定为 4。执行绘图任务时，侧面数的默认值始终是先前输入的侧面数的值。

内接

指定棱锥体底面内接于（在内部绘制）棱锥体的底面半径。

外切

指定棱锥体外切于（在外部绘制）棱锥体的底面半径。

两点

将棱锥体的高度指定为两个指定点之间的距离。

指定第一个点: 指定点

指定第二个点: 指定点

轴端点

指定棱锥体轴的端点位置。该端点是棱锥体的顶点。轴端点可以位于三维空间的任意位置。轴端点定义了棱锥体的长度和方向。

指定轴端点: 指定点

顶面半径

指定棱锥体的顶面半径，并创建棱锥体平截面。

指定顶面半径: 输入值

最初，默认顶面半径未设定任何值。执行绘图任务时，顶面半径的默认值始终是先前输入的任意实体图元的顶面半径值。

指定高度或 [两点(2P)/轴端点(A)] <默认值>: 指定高度、输入选项或按 Enter 键指定默认的高度值

• 两点。将棱锥体的高度指定为两个指定点之间的距离。

  指定第一个点: 指定点

  指定第二个点: 指定点

• 轴端点。指定棱锥体轴的端点位置。该端点是棱锥体的顶点。轴端点可以位于三维空间的任意位置。轴端点定义了棱锥体的长度和方向。

  指定轴端点: 指定点
