通过行、子面板和滑出式元素组织功能区面板。行和子面板用于组织功能区面板上命令和控件的显示方式。滑出式元素可自动添加到每个功能区面板,并可控制默认情况下显示哪些行。仅当功能区面板展开时方可显示位于滑出式元素下方的行。
下表介绍了“特性”窗格中显示的“二维常用选项卡 - 绘图”功能区面板的特性。
“二维常用选项卡 - 绘图”功能区面板的特性
|
“特性”窗格项
|
说明
|
样例
|
名称
|
面板名称不显示在用户界面中。
|
二维常用选项卡 - 绘图 |
显示文字 |
面板标题当功能区设定为显示标题或面板浮动时显示。
|
绘图 |
说明
|
文字用于说明元素,不显示在用户界面中且为可选项。
|
|
按键提示
|
指定可用于从键盘访问功能区面板的按键提示字符。
|
|
别名
|
为面板指定别名。单击“…”按钮以打开“别名”对话框。CUIx 文件中的每个别名都应是唯一的,用于通过编程方法参照面板。
|
ID_Draw
|
元素 ID
|
用于识别面板的唯一标记。
|
ID_PanelDraw
|
创建功能区面板
可以从头开始创建功能区面板,也可以从现有工具栏或面板开始创建。在“自定义”选项卡的“<文件名> 中的自定义设置”窗格中“功能区面板”节点下从头创建功能区面板。用户可以此控制哪些命令将显示在功能区面板上。
如果用户使用现有工具栏或早期版本中的面板,则可以从中创建新的功能区面板。从“自定义”选项卡或“传输”选项卡的“<文件名> 中的自定义设置”窗格中“工具栏”节点下将工具栏复制到功能区面板。仅可将面板从“传输”选项卡上的“面板”节点复制到功能区面板。
演示:将工具栏转换为功能区面板
在功能区显示功能区面板
功能区面板的显示通过功能区选项卡进行控制。定义功能区选项卡后,可以将功能区选项卡添加到工作空间,其可控制要显示哪些选项卡以及选项卡在功能区上的显示顺序。有关功能区选项卡的详细信息,请参见
自定义用户界面元素下的
功能区选项卡。
将工具选项板组与功能区面板相关联
可以将工具选项板组与功能区面板关联。通过将工具选项板组与功能区面板相关联,用户可以快速访问与功能区面板相关且在工具选项板上定义的其他工具。可以通过功能区将工具选项板组与功能区面板关联。有关工具选项板和工具选项板组的详细信息,请参见《用户手册》中的自定义工具选项板和整理工具选项板。
演示:创建功能区面板
创建功能区面板的步骤
-
- 在自定义用户界面编辑器中“自定义”选项卡上的“<文件名> 中的自定义设置”窗格中,单击“功能区”节点旁边的加号 (+) 以将其展开。
- 在“面板”上单击鼠标右键。单击“新建面板”。
“功能区面板”树底部将出现一个新面板(名为“Panel1”)。
- 在“面板1”上单击鼠标右键。单击“重命名”。输入新面板的名称。
- 选择新面板,并在“特性”窗格中更新其特性。
- 在“显示文字”框中,输入面板在功能区上显示时要为面板标题显示的文字。
- 在“按键提示”框中,通过键盘输入字符以访问功能区面板。
- 在“别名”框中为功能区面板输入别名。
- 单击“应用”。
将工具栏复制到功能区面板的步骤
-
- 在“自定义用户界面”编辑器中“自定义”选项卡上的“<文件名> 中的自定义设置”窗格中,单击“工具栏”旁边的加号 (+) 以将其展开。
- 在要复制到功能区面板的工具栏上单击鼠标右键。单击“复制到功能区面板”。
- 在“CUI 编辑器 - 确认‘复制到功能区面板’节点”对话框中,单击“是”。
复制的工具栏将复制到“功能区”节点下的“面板”节点。
- 单击“应用”。
将面板复制到功能区面板的步骤
-
- 在自定义用户界面编辑器中“传输”选项卡上右侧的“<文件名> 中的自定义设置”窗格中,单击“打开自定义文件”。
- 在“打开”对话框中的“文件类型”下拉列表中,选择“传统项自定义文件 (*.cui)”。
- 浏览至并选择包含要复制到功能区面板的面板的自定义 (CUI) 文件。单击“打开”。
- 单击“面板”旁边的加号 (+) 以将其展开。
- 在要复制到功能区面板的面板上单击鼠标右键。单击“复制到功能区面板”。
- 在“CUI 编辑器 - 确认‘复制到功能区面板’节点”对话框中,单击“是”。
复制的面板将复制到“功能区”节点下的“面板”节点。
- 从右侧的“<文件名> 中的自定义设置”窗格中将新功能区面板拖至左侧“<文件名> 中的自定义设置”窗格中加载的 CUIx 文件之一的“面板”节点。
- 单击“应用”。
删除功能区面板的步骤
-
- 在自定义用户界面编辑器中“自定义”选项卡上的“<文件名> 中的自定义设置”窗格中,单击“功能区”旁边的加号 (+) 以将其展开。
- 单击“面板”旁边的加号 (+) 以将其展开。
- 在要删除的面板上单击鼠标右键。单击“删除”。
警告无法撤销用户界面元素的删除操作,因此删除用户界面元素时要特别小心。如果错删了用户界面元素,最佳方法是单击“取消”以不保存更改,但这也将撤消可能已完成的所有其他更改。
- 在 AutoCAD 中的消息框中单击“是”。
- 单击“应用”。
控制功能区面板标题在功能区上的显示的步骤

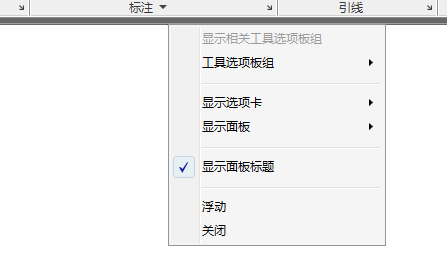

- 在功能区的功能区选项卡上单击鼠标右键,单击“显示面板标题”。
将命令指定给面板对话框启动器的步骤
-
- 在自定义用户界面编辑器中“自定义”选项卡上的“<文件名> 中的自定义设置”窗格中,单击“功能区”旁边的加号 (+) 以将其展开。
- 单击“面板”旁边的加号 (+) 以将其展开。
- 单击要将命令指定给其“面板对话框启动器”节点的功能区面板旁边的加号 (+)。
- 将命令从“命令列表”窗格拖至面板的“面板对话框启动器”节点。
- 单击“应用”。
